Em sistemas de bombeamento industrial, nem sempre uma única bomba é suficiente para atender às necessidades de vazão ou pressão do processo. Nesses casos, uma solução bastante utilizada é a associação de bombas, que pode ocorrer por meio de duas configurações principais: bombas em paralelo e bombas em série.
A escolha entre essas configurações influencia diretamente o desempenho hidráulico, o consumo de energia, a flexibilidade operacional e os custos do sistema. Segundo publicações técnicas da Associação Brasileira de Engenharia Sanitária e Ambiental (ABES) e materiais acadêmicos de engenharia hidráulica, compreender o comportamento das curvas de bombas associadas é fundamental para garantir eficiência e estabilidade operacional.
Neste artigo, você vai entender como funcionam as associações de bombas em série e em paralelo, suas diferenças e quando cada configuração deve ser utilizada.
Por que associar bombas em um sistema de bombeamento?
Em muitas aplicações industriais, uma única bomba pode não atender às exigências do processo.
Isso ocorre quando há necessidade de:
- Aumentar a vazão do sistema
- Aumentar a pressão disponível
- Criar redundância operacional
- Permitir expansão futura da instalação
- Melhorar a flexibilidade operacional
Nessas situações, a associação de bombas pode ser mais eficiente e econômica do que substituir todo o sistema por um equipamento de maior porte.
O que são bombas operando em paralelo?

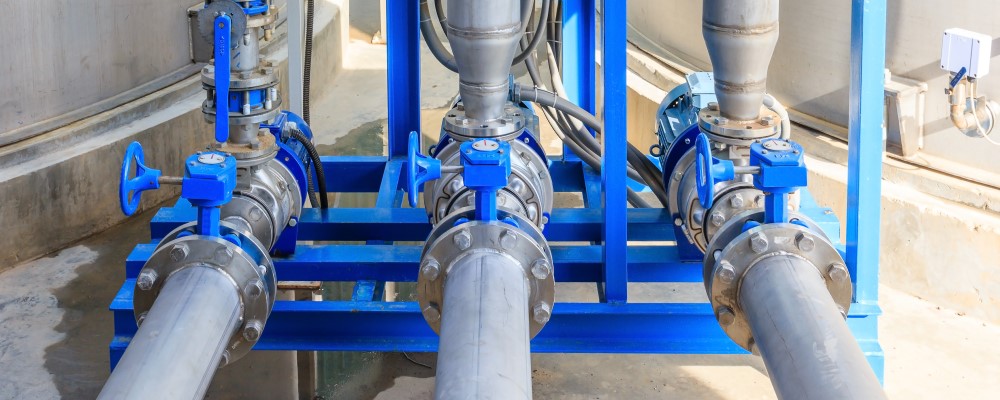

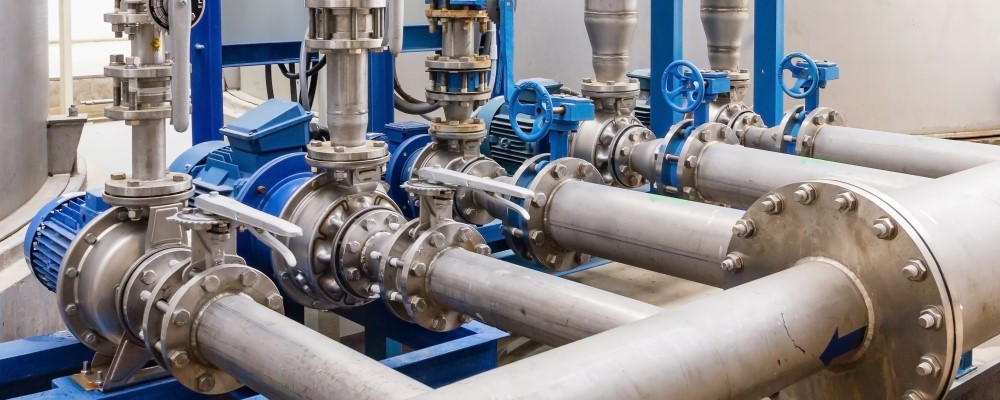

Na configuração em paralelo, duas ou mais bombas alimentam a mesma linha de recalque simultaneamente.
Nesse arranjo:
- A vazão das bombas é somada
- A altura manométrica permanece praticamente a mesma
Em outras palavras, a associação em paralelo é utilizada quando o objetivo principal é aumentar a capacidade de vazão do sistema.
Como funciona na prática bombas em paralelo
Imagine uma bomba capaz de fornecer 100 m³/h. Ao instalar uma segunda bomba idêntica em paralelo, a capacidade total pode se aproximar de:
- 200 m³/h de vazão
- Mantendo aproximadamente a mesma pressão
O ganho real dependerá da curva do sistema e das características hidráulicas da instalação.
Principais vantagens das bombas em paralelo
1. Aumento da vazão disponível
Essa é a principal aplicação. A associação em paralelo é indicada quando o sistema exige maior volume de fluido sem necessidade de aumento significativo de pressão.
2. Maior flexibilidade operacional
Nem sempre é necessário operar todas as bombas simultaneamente. Isso permite:
- Acionar bombas conforme a demanda
- Reduzir consumo energético em períodos de baixa utilização
- Melhorar o controle operacional
3. Redundância e confiabilidade
Em aplicações críticas, uma bomba pode permanecer em stand-by. Caso ocorra falha em uma unidade:
- Outra bomba assume a operação
- Reduz-se o risco de parada total do sistema
4. Facilidade de expansão futura
Sistemas em crescimento podem receber novas bombas sem necessidade de substituir toda a instalação.
Quando utilizar bombas em paralelo?
Essa configuração é recomendada quando:
- O processo exige aumento de vazão
- A demanda varia ao longo do dia
- Existe necessidade de redundância
- O sistema possui baixa variação de pressão
Aplicações comuns incluem:
- Estações de tratamento de água
- Sistemas de abastecimento
- Sistemas de refrigeração industrial
- Redes de distribuição de água industrial
O que são bombas operando em série?
Na configuração em série, a descarga da primeira bomba alimenta diretamente a sucção da segunda. Nesse caso:
- As pressões (ou alturas manométricas) são somadas
- A vazão permanece praticamente constante
O objetivo é aumentar a capacidade de vencer grandes alturas ou perdas de carga elevadas.
Como funciona na prática bombas em série?
Imagine uma bomba capaz de gerar:
- 50 mca (metros de coluna d’água)
Ao associar duas bombas iguais em série:
- A altura total pode chegar próxima a 100 mca
- A vazão permanece aproximadamente a mesma
Principais vantagens das bombas em série
1. Aumento da pressão disponível
A principal função dessa configuração é fornecer maior energia ao fluido. Isso permite:
- Vencer grandes desníveis
- Superar longas distâncias
- Compensar perdas de carga elevadas
2. Possibilidade de utilizar bombas menores
Em vez de adquirir uma bomba de grande porte, pode ser mais vantajoso utilizar duas unidades em série.
3. Melhor adaptação a sistemas de alta pressão
Determinadas aplicações exigem pressões que uma única bomba não consegue fornecer com eficiência.
Quando utilizar bombas em série?
A configuração em série é indicada quando:
- O sistema exige alta pressão
- Existem grandes diferenças de elevação
- Há longas linhas de recalque
- As perdas de carga são elevadas
Aplicações típicas incluem:
- Sistemas de abastecimento em regiões montanhosas
- Transporte de água em longas distâncias
- Alimentação de caldeiras
- Processos industriais de alta pressão
Diferenças práticas entre bombas em paralelo e em série
| Característica | Bombas em Paralelo | Bombas em Série |
| Objetivo principal | Aumentar vazão | Aumentar pressão |
| Vazão | Soma das vazões | Permanece praticamente igual |
| Altura manométrica | Mantém-se próxima da original | Soma das alturas |
| Flexibilidade operacional | Alta | Moderada |
| Redundância | Excelente | Menor |
| Aplicação típica | Grandes vazões | Grandes pressões |
Cuidados ao associar bombas
Independentemente da configuração escolhida, alguns cuidados são fundamentais.
1. Avaliar corretamente as curvas hidráulicas
A associação de bombas modifica o comportamento do sistema. Por isso, é necessário analisar:
- Curva da bomba
- Curva do sistema
- Novo ponto de operação
2. Evitar incompatibilidade entre bombas
Bombas com características muito diferentes podem gerar:
- Instabilidade operacional
- Baixa eficiência
- Sobrecarga em uma das unidades
3. Verificar impactos energéticos
A associação deve trazer ganho operacional sem aumentar excessivamente o consumo de energia.
4. Considerar estratégias de automação
O uso de inversores de frequência e sistemas de controle pode melhorar significativamente o desempenho de associações de bombas.
Erros comuns na associação de bombas
Muitos problemas operacionais surgem por falhas de projeto ou especificação. Os erros mais frequentes incluem:
- Associar bombas sem analisar a curva do sistema
- Utilizar bombas incompatíveis
- Ignorar perdas de carga adicionais
- Não considerar o ponto de operação final
- Dimensionar apenas com base na vazão ou pressão desejada
Esses erros podem comprometer a eficiência e aumentar os custos operacionais.
A configuração correta depende do objetivo do sistema
A escolha entre bombas em paralelo e em série deve sempre partir da necessidade real da aplicação. Se o objetivo é aumentar a vazão, a configuração em paralelo costuma ser a mais indicada. Por outro lado, quando o desafio é vencer grandes alturas ou fornecer maior pressão, a associação em série tende a ser a solução mais eficiente.
Compreender o comportamento hidráulico dessas configurações é fundamental para evitar erros de dimensionamento e garantir máxima eficiência operacional. Em projetos industriais, uma escolha correta não apenas melhora o desempenho do sistema, mas também reduz custos, aumenta a confiabilidade e prolonga a vida útil dos equipamentos.
